ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Номинальная емкость –36000 литров (вместимость полезная 30600 м3);
- Общая длина – до 10900 мм;
- Высота – до 3800 мм;
- Ширина – до 2550 мм;
- Высота ССУ – 1350 мм;
- Колесная база – 5790 + 1310 + 1310 мм;
- Колеса – 385/65R22,5; 6+1
ВЕСОВЫЕ ХАРАКТЕРИСТИКИ
- Масса снаряжённого ТС – не выше 10 000 кг.;
- Грузоподъёмность не менее 16500 кг.
КОНСТРУКЦИЯ

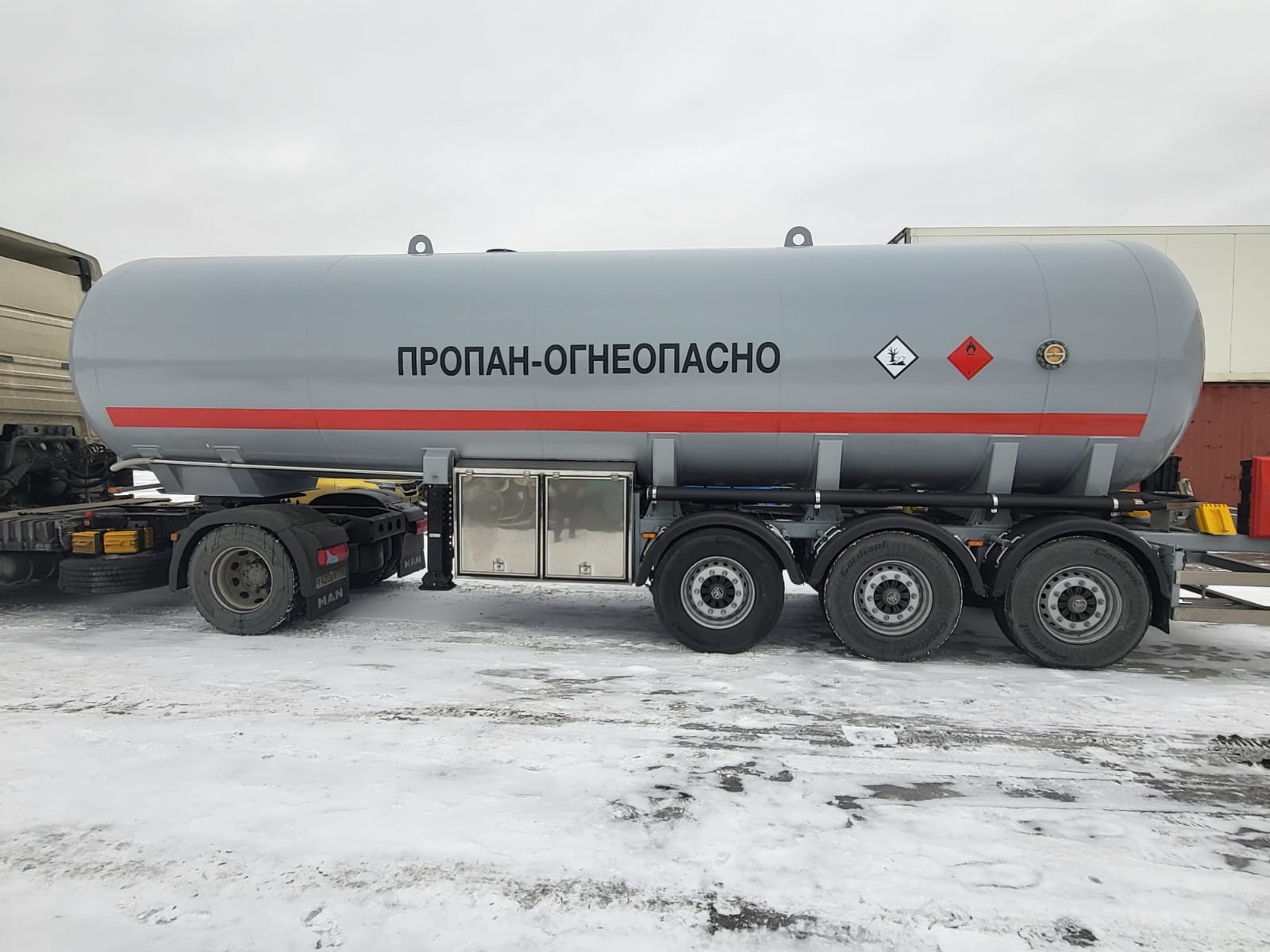

- Конструкция цистерны выполнена из низколегированной стали толщина не меньше 10 мм самонесущей конструкции, цилиндрической формы, предназначена для перевозки, временного хранения сжиженного и слива- налива углеводородного газа пропан-бутан;
- Транспортируется тягачом колесной формулой, 4х2 российского или иностранного производства;
- Толщина стенки сосуда – не менее 10 мм;
- Толщина донышек – не менее 12 мм;
- Толщина – волнорезов не менее 12 мм;
- Усиленные лонжероны крепления цистерны.
ОБОРУДОВАНИЕ ЦИСТЕРНЫ
- Шкворень диаметром 2″ международного типа марки BPW с опорной плитой из стали;
- Опорное устройство двухскоростное, грузоподъемностью 24 (50) тонн, с ручным приводом:
- Слив самотеком на правую сторону по ходу движения, налив передавливанием;
- Цистерна, трубопроводы, запорная арматура, предохранительные клапана, счетное и насосное оборудование, манометры и т.д. смонтированы и размещены таким образом, чтобы обеспечить компактную безопасную перевозку, временное хранение сжиженного углеводородного газа, а также достаточную мощность для слива-налива газа в бытовые баллоны и подземные (надземные) газгольдеры;
- Расположен посередине цистерны, каркасный, обшит со всех сторон листовым металлом (толщина 1 мм), днище отсека усиленно (для размещения всего оборудования), дверь – откидная наверх (на 2-х амортизаторах-упорах) с замком и ручкой. Внутри расположено оборудование (насос, запорная арматура и т.д.);
- Донный клапан- 2” OMECA – 2 шт или аналог;
- Пневмопривод донных клапанов – 1 комплект;
- Контроль жидкой фазы – OMECA RRL-16 – 1 шт. или аналог;
- Предохранительный клапан – 2” OMECA – 2 шт. или аналог;
- Уровнемер – ПМП-118 SENSOR – 1 шт. или аналог;
- Компенсаторы – 2шт.;
- Манометры- DM-800 ВУ с гидрозаполнением или аналог;
- Фильтр грязеуловитель – BATU – 1 шт. или аналог;
- Клапан байпасный – PRO CV-100 – 1 шт. или аналог;
- Барабан заземления – 1шт.;
- Полный комплект для перевозки опасного груза 2-го класса опасности (сжиженного углеводородного газа), согласно постановления Правительства РФ от 10.09.2009 N720 (с изменениями и дополнениями) и ДОПОГ;
- Заднее защитное устройство, соответствует требованиям ГОСТа Р 50913-96;
- Технологический шкаф справа по ходу движения;
- Задний бампер, противоударный брус и боковая противоударная защита слева/справа.
ХОДОВАЯ ЧАСТЬ – ТОРМОЗНАЯ СИСТЕМА
- 4х-осный Пневмо-рессорный агрегат FOX или аналог; 1-я ось и 2-я или 4-я подъемная автоматически;
- Максимальная техническая нагрузка на ось – 9.0 тонн;
- Стальное шасси;
- Тормозные механизмы-дисковые/барабанные;
- Кран регулировки «уровня пола»;
- Двухконтурная пневматическая тормозная система EBS Wabco TEBS-E;
- Краны пневматической тормозной системы Wabco;
- Пневматический стояночный тормоз от энергоаккумуляторов на две оси.
КОЛЕСА И ШИНЫ
- Дисковые, бескамерные (6 колес + 1 запасное)- 7 шт.;
- Шины размерности 385/65 R22,5 – 7 шт.;
- Стальные колесные диски 11,75×22,5 – 7 шт.;
- Крылья c кронштейнами – 6 шт.;
- Брызговик – 2 шт..
ЭЛЕКТРООБОРУДОВАНИЕ
- Электрооборудование 24В (класс 3 ADR);
- Одна 15pin розетка согласно ДОПОГ;
- Розетка ABS;
- Два задних комбинированных фонаря, выполняющих функции габаритных огней, указателей поворотов, сигналов торможения, противотуманных фонарей, фонарей заднего хода и освещения государственного регистрационного знака;
- Два светодиодных фонаря полного габарита на гибкой основе;
- Два передних габаритных светодиодных фонаря белого цвета;
- Боковые габаритные фонари, совмещенные с оранжевыми световозвращателями;
- Проводка электрооборудования выполнена в соответствии с правилами перевозки опасных грузов, ДОПОГ;
- Элементы электропроводки защищены от механических и термических воздействий;
- Электропроводка (импорт) выполнена комплектом электрооборудования фирмы Ermax (Германия) 24V.
ПРОЧАЯ ОСНАСТКА
- Оснащение для перевозки опасных грузов, класс 3;
- Огнетушитель 6 кг с пластиковым боксом – 2 шт.;
- Противооткатный упор с креплениями -2 шт.;
- Ящик для нейтрализующего вещества (песок) – 1 шт.;
- Ящик для инструментов;
- Контурная светоотражающая лента;
- Рукомойник;
- Сливные рукава для жидкого газа L = 10,0м., Ду 50 (2″) – 2 шт.;
- Пеналы для сливных рукавов из ПВХ – 2 шт.;
- Датчик уровня магнитный герконовыйпоплавковый для измерений и контролирования параметров жидкой среды- 1 шт.;
- Цифровой сигнализатор уровня взрывозащищенный-1 шт.;
- Термометр от -30°до + 50°С -1 шт.;
- Заднее защитное устройство, соответствует требованиям ГОСТа Р 50913-96.
ОКРАСКА
- Цистерна окрашивается полиуретановыми акриловыми эмалями импортного производства в цвет по желанию заказчика;
- Наружная оклейка цистерны в соответствии с требованиями правил по обеспечению безопасности при перевозке ОГ.
